Du möchtest die faszinierende Welt der High-Fidelity-Audiogeräte verstehen und fragst dich, wie diese technisch aufgebaut sind, um dir den bestmöglichen Klang zu liefern? Dieser Text richtet sich an alle Einsteiger, die die Kernkomponenten und Funktionsweisen von HiFi-Systemen kennenlernen möchten, um informierte Entscheidungen beim Kauf oder bei der Zusammenstellung ihrer eigenen Anlage treffen zu können.
Grundlagen des HiFi-Klangs
High Fidelity (HiFi) bezeichnet eine anspruchsvolle Wiedergabequalität von Audioaufnahmen, die darauf abzielt, den Originalklang so originalgetreu wie möglich zu reproduzieren. Dies erfordert eine sorgfältige Auswahl und ein präzises Zusammenspiel verschiedener Komponenten, die jeweils spezifische Aufgaben im Signalweg erfüllen. Das Ziel ist eine möglichst geringe Verfälschung des Audiosignals von der Quelle bis zum Lautsprecher.
Die Kernkomponenten einer HiFi-Anlage
Eine typische HiFi-Anlage besteht aus mehreren miteinander verbundenen Geräten, die jeweils eine spezifische Rolle im Prozess der Audioübertragung und -wiedergabe übernehmen. Die wichtigsten Komponenten sind:
- Signalquellen: Dies sind die Geräte, die das ursprüngliche Audiosignal erzeugen. Beispiele hierfür sind Plattenspieler, CD-Player, Streamer (Netzwerk-Player) oder auch dein Computer oder Smartphone. Die Qualität der Signalquelle hat einen direkten Einfluss auf das Endergebnis.
- Vorverstärker (Preamp): Der Vorverstärker ist das „Gehirn“ der Anlage. Er empfängt das schwache Signal von der Quelle, wählt die gewünschte Eingangsquelle aus, steuert die Lautstärke und führt oft auch Klangregelungen (Bass, Höhen) durch. Ein guter Vorverstärker minimiert Rauschen und Verzerrungen.
- Leistungsverstärker (Endstufe): Der Leistungsverstärker nimmt das vom Vorverstärker aufbereitete Signal und verstärkt es erheblich, damit es stark genug ist, um die Lautsprecher anzusteuern. Hier wird die elektrische Energie für die Lautsprecherbewegung bereitgestellt.
- Lautsprecher: Sie sind die „Stimme“ der HiFi-Anlage. Sie wandeln das elektrische Signal in Schallwellen um, die du hören kannst. Die Konstruktion und die verbauten Chassis (Tief-, Mittel-, Hochtöner) sind entscheidend für die Klangcharakteristik.
- Kabel: Obwohl oft unterschätzt, spielen auch die Verbindungs- und Lautsprecherkabel eine Rolle. Sie müssen das Signal mit möglichst geringen Verlusten und Verfälschungen übertragen.
Detaillierter Aufbau einzelner Komponenten
Der Plattenspieler: Die analoge Quelle
Ein Plattenspieler ist eine mechanisch komplexe Komponente. Seine Hauptbestandteile sind:
- Plattenteller und Antrieb: Der Plattenteller dreht sich mit konstanter Geschwindigkeit (z.B. 33 1/3 oder 45 U/min). Der Antrieb kann riemen- oder direktbetrieben sein. Eine präzise und stabile Drehung ist essenziell für eine gleichmäßige Wiedergabe.
- Tonarm: Er führt den Tonabnehmer über die Rillen der Schallplatte. Wichtige Parameter sind Masse, Länge und die Lagerung des Tonarms, die für einen stabilen und resonanzarmen Auflagepunkt sorgen müssen.
- Tonabnehmer (Nadel/System): Dies ist das Herzstück des Plattenspielers. Er besteht aus einer Nadel (Stylus), die die Vibrationen der Plattenrille abtastet, und einem System (Moving Magnet – MM oder Moving Coil – MC), das diese mechanischen Schwingungen in ein elektrisches Signal umwandelt. Die Qualität der Nadel und des Systems beeinflusst maßgeblich den Detailreichtum und die Dynamik.
- Phono-Vorverstärker: Das Signal vom Tonabnehmer ist sehr schwach und benötigt eine spezielle Entzerrung (RIAA-Entzerrung) und Verstärkung. Oft ist dieser in einem separaten Phono-Vorverstärker, im Vorverstärker der Anlage oder manchmal sogar im Plattenspieler selbst integriert.
Der CD-Player: Die digitale Quelle
Ein CD-Player wandelt die digitalen Informationen auf einer Compact Disc in ein analoges Audiosignal um:
- Laserabtastung: Ein Laserstrahl liest die auf der Disc gespeicherten Pit- und Land-Strukturen. Die Präzision des Lasers und der Mechanik ist entscheidend für die fehlerfreie Datenübertragung.
- Digital-Analog-Wandler (DAC): Dies ist eine der wichtigsten Komponenten. Der DAC übersetzt die digitalen Audiodaten (Bits und Bytes) in ein kontinuierliches analoges Spannungssignal. Die Auflösung (z.B. 16 Bit / 44.1 kHz bei CDs, höher bei SACDs oder Hi-Res-Audio) und die Qualität des DAC-Chips bestimmen die Detailtreue und Klangfarben.
- Oszillator und Taktgeber: Ein präziser Taktgeber ist unerlässlich, um die Abtastrate (Sample Rate) und die Quantisierung (Bit-Tiefe) exakt zu steuern und Jitter (zeitliche Schwankungen im Digitalsignal) zu minimieren.
- Analogfilter und Ausgangsstufe: Nach der Digital-Analog-Wandlung wird das analoge Signal oft noch gefiltert, um unerwünschte Artefakte zu entfernen, und dann über eine Ausgangsstufe für die Weiterleitung an den Vorverstärker vorbereitet.
Der Streamer / Netzwerk-Player: Die moderne Quelle
Streamer greifen auf digitale Musikdaten aus dem Internet (Streaming-Dienste, Internetradio) oder aus dem lokalen Netzwerk (NAS-Festplatte, Computer) zu:
- Netzwerkmodul: Empfängt und verarbeitet Daten über WLAN oder Ethernet. Dies beinhaltet die Netzwerkprotokolle und die Kommunikation mit Streaming-Diensten.
- Digital-Analog-Wandler (DAC): Ähnlich wie beim CD-Player wandelt der DAC das digitale Musiksignal in ein analoges um. Viele moderne Streamer bieten sehr hochwertige DACs, oft mit Unterstützung für Hi-Res-Audioformate wie FLAC, WAV oder DSD in 24 Bit / 192 kHz oder höher.
- Prozessor und Speicher: Steuern die Wiedergabe, das Navigieren durch Musikbibliotheken und die Kommunikation mit Apps.
- Upsampling und Dithering: Einige Streamer führen digitale Signalverarbeitung durch, wie z.B. Upsampling (Erhöhung der Abtastrate) oder Dithering, um die Klangqualität zu optimieren.
Der Vorverstärker: Steuerung und Signalaufbereitung
Der Vorverstärker ist die Schaltzentrale, die verschiedene Signale empfängt und für den Leistungsverstärker aufbereitet:
- Eingangswahlschaltung: Ermöglicht das Umschalten zwischen verschiedenen Quellen (CD, Phono, Streamer etc.).
- Lautstärkeregelung: Steuert die Amplitude des Audiosignals. Präzise und gleichmäßige Lautstärkeregelungen sind wichtig, um Balance und Dynamik zu erhalten.
- Klangregelung (optional): Bietet die Möglichkeit, Höhen, Tiefen und Mitten anzupassen. Bei reinen HiFi-Vorverstärkern wird oft darauf verzichtet, um Signalverfälschungen zu minimieren.
- Phono-Vorverstärker (oft integriert): Spezialisierte Schaltung zur Verstärkung und Entzerrung von Plattenspielersignalen.
- Vorverstärkerstufen: Hochwertige analoge Schaltungen, die das Signal verstärken, ohne es zu verzerren oder zu verrauschen. Röhren- oder Transistortechnologie kommt hier zum Einsatz.
Der Leistungsverstärker: Die Kraftquelle
Der Leistungsverstärker ist dafür verantwortlich, das Audiosignal so stark zu machen, dass es die Lautsprecher bewegen kann:
- Transistoren oder Röhren: Das Herzstück des Leistungsverstärkers. Moderne Verstärker nutzen meist Halbleitertransistoren (Class AB, Class D), während klassische Röhrenverstärker auf Elektronenröhren setzen. Beide Technologien haben ihre eigenen klanglichen Charakteristika.
- Stromversorgung: Ein kräftiger und gut stabilisierter Netzteil ist entscheidend für die Fähigkeit des Verstärkers, dynamische Pegelspitzen ohne Verzerrungen wiederzugeben. Ein großer Transformator und hochwertige Kondensatoren sind hier typisch.
- Schutzschaltungen: Verhindern Schäden am Verstärker oder den Lautsprechern bei Überlastung, Kurzschlüssen oder Gleichspannung am Ausgang.
- Kühlkörper: Leistungsverstärker erzeugen Wärme, die über Kühlkörper abgeführt werden muss, um die Betriebstemperatur konstant zu halten.

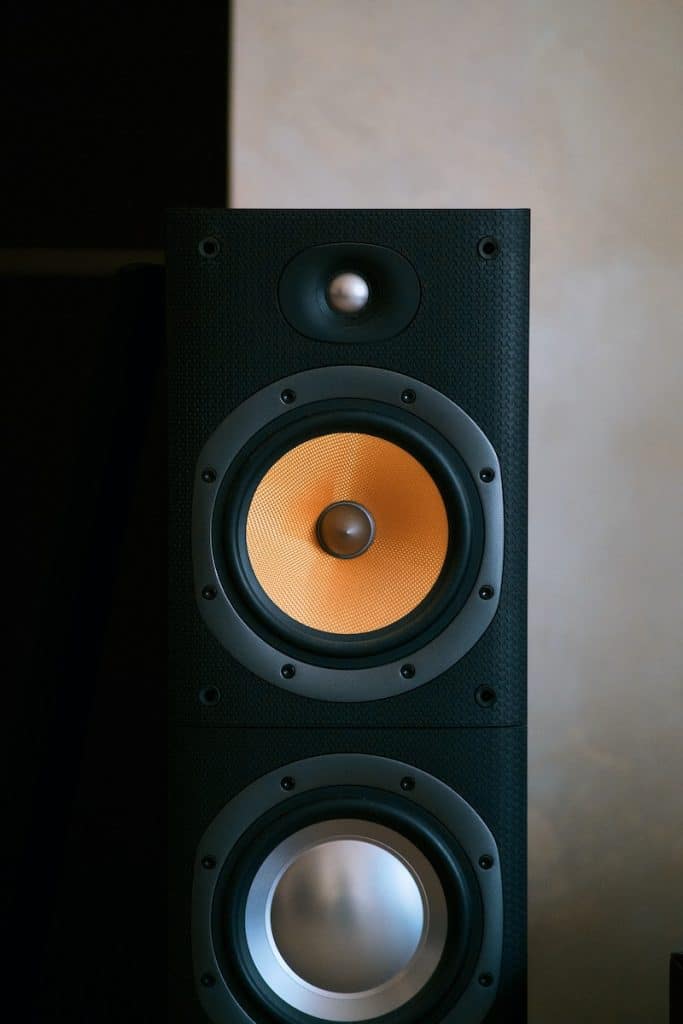

Lautsprecher: Der Klangwandler
Lautsprecher sind die Komponenten, die das elektrische Signal in hörbaren Schall umwandeln:
- Chassis (Treiber): Dies sind die eigentlichen Schallwandler. Es gibt verschiedene Arten:
- Tieftöner: Für tiefe Frequenzen verantwortlich.
- Mitteltöner: Für die mittleren Frequenzen, wo sich die menschliche Stimme befindet.
- Hochtöner: Für hohe Frequenzen, die für Brillanz und Details sorgen.
- Frequenzweiche: Ein Netzwerk aus Spulen, Kondensatoren und Widerständen, das das eingehende Audiosignal aufteilt und an die jeweils passenden Chassis weiterleitet. Die Auslegung der Frequenzweiche ist entscheidend für die Klangbalance und die räumliche Abbildung.
- Gehäuse (Box): Das Gehäuse beeinflusst den Klang maßgeblich. Es dient nicht nur zur Aufnahme der Chassis, sondern auch zur Entkopplung von Schallfront und -rückseite sowie zur Vermeidung von Resonanzen. Verschiedene Bauformen (geschlossen, Bassreflex, Horn) haben unterschiedliche Klangeigenschaften.
- Anschlussterminal: Hier werden die Lautsprecherkabel mit der Frequenzweiche verbunden. Hochwertige Terminals sorgen für eine sichere und verlustfreie Verbindung.
Übersicht der HiFi-Komponenten
| Kategorie | Funktion | Schlüsselkomponenten | Einfluss auf Klangqualität | Technologie-Beispiele |
|---|---|---|---|---|
| Signalquellen | Erzeugung des Ausgangssignals | Tonabnehmer, Laser, DAC, Netzwerkmodul | Detailreichtum, Dynamik, Verzerrungsarmut | MM/MC-Systeme, CD-Laser, Hi-Res DACs, UPnP/DLNA |
| Vorverstärker | Signalwahl, Lautstärke, Aufbereitung | Eingangswahlschalter, Lautstärkeregler, Analogschaltungen | Rauscharmut, Signalintegrität, Flexibilität | Röhren-Preamps, Transistor-Preamps, Phono-Stufen |
| Leistungsverstärker | Verstärkung des Signals für Lautsprecher | Transistoren/Röhren, Netzteil, Kühlkörper | Leistung, Dynamikreserven, Kontrolle der Lautsprecher | Class AB, Class D, Röhrenverstärker |
| Lautsprecher | Umwandlung in Schallwellen | Chassis (Töner), Frequenzweiche, Gehäuse | Klangfarbe, Räumlichkeit, Basswiedergabe | 2-Wege, 3-Wege, Bassreflex, Standlautsprecher |
| Kabel & Verbindungen | Signalübertragung zwischen Komponenten | Leitermaterial, Schirmung, Stecker | Minimierung von Verlusten und Interferenzen | Kupfer-, Silberkabel, Bananenstecker, XLR |
FAQ – Häufig gestellte Fragen zu Der Aufbau von HiFi-Geräten: Eine Einführung für Anfänger
Was ist der Hauptunterschied zwischen einem Vor- und einem Leistungsverstärker?
Der Vorverstärker (Preamp) ist für die Signalwahl, Lautstärkeregelung und oft auch für Klangregelungen zuständig. Er bearbeitet das sehr schwache Signal der Quelle. Der Leistungsverstärker (Endstufe) nimmt das vom Vorverstärker kommende, aufbereitete Signal und verstärkt es erheblich, um die Lautsprecher mit ausreichend Leistung versorgen zu können.
Warum sind teure Kabel manchmal umstritten?
Die Meinungen über die klanglichen Auswirkungen von Kabeln gehen auseinander. Während einige audiophile Kabel mit speziellen Leitermaterialien, Geometrien und Schirmungen nutzen, um Signalverluste und Interferenzen zu minimieren, argumentieren andere, dass die Unterschiede oft marginal sind und im Verhältnis zum Preis stehen. Für Anfänger sind hochwertige, aber preislich vernünftige Kabel meist ausreichend.
Was bedeutet Hi-Res Audio und wie beeinflusst es den Aufbau?
Hi-Res Audio bezieht sich auf digitale Audioformate mit höherer Auflösung als bei CDs (z.B. 24 Bit / 192 kHz statt 16 Bit / 44.1 kHz). Dies ermöglicht eine detailliertere und dynamischere Wiedergabe. Um Hi-Res Audio genießen zu können, benötigst du eine Signalquelle, die diese Formate unterstützt (z.B. ein moderner Streamer oder ein guter DAC), und Lautsprecher, die die zusätzlichen Details wiedergeben können.
Wie wichtig ist die Raumakustik für den Klang?
Die Raumakustik ist extrem wichtig, oft sogar wichtiger als die technischen Feinheiten einzelner Komponenten, besonders bei der Lautsprecherplatzierung. Ein gut gestalteter Raum minimiert unerwünschte Reflexionen, Hall-Effekte und stehende Wellen, die den Klang verzerren können. Die Lautsprecher müssen optimal im Raum positioniert werden, um ihr volles Potenzial zu entfalten.
Welche Rolle spielt der Digital-Analog-Wandler (DAC)?
Der DAC ist entscheidend für die Klangqualität digitaler Quellen wie CD-Player, Streamer oder Computer. Er wandelt die digitalen Daten (Bits und Bytes) in ein analoges Spannungssignal um, das dann von den nachfolgenden Verstärkern verarbeitet wird. Ein hochwertiger DAC kann feinere Details, eine präzisere Abbildung und eine natürlichere Klangfarbenwiedergabe ermöglichen.
Sind Röhrenverstärker besser als Transistorverstärker?
Das ist eine Frage des persönlichen Geschmacks und der musikalischen Vorlieben. Röhrenverstärker werden oft für ihren warmen, musikalischen und „geschmeidigen“ Klang gelobt, können aber weniger Leistung und Dynamikreserven haben als Transistorverstärker. Transistorverstärker bieten oft mehr Kraft, präzisere Wiedergabe und sind wartungsärmer. Beide Technologien haben ihre Berechtigung und können exzellenten Klang liefern.
Was ist ein „geschlossenes“ oder „Bassreflex“-Gehäuse bei Lautsprechern?
Das Gehäuse hat einen großen Einfluss auf die Basswiedergabe. Bei einem geschlossenen Gehäuse ist die Box vollständig abgedichtet, was zu einem präzisen, aber oft weniger tiefen Bass führt. Ein Bassreflex-Gehäuse hat eine oder mehrere Öffnungen (Ports), die den rückseitigen Schall des Tieftöners nutzen, um den Bass zu verstärken und tiefer gehen zu lassen. Die Auslegung der Frequenzweiche und des Gehäuses ist ein komplexes Zusammenspiel, das maßgeblich den Klangcharakter bestimmt.
